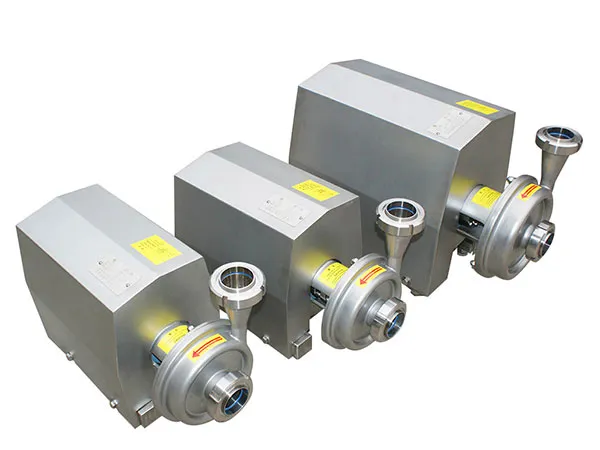

离心泵

使用范围

该离心泵是不锈钢制造，带不锈钢电机外罩，卫生和低成本效益的设计，使它非常适用于乳制品，饮料，食品加工，制药和精细化工工业中。

工作原理

叶轮安置在泵壳里面，它和泵轴一起在联合中旋转，叶轮刀片以动能和压能的形式将能量传达给流体。该泵即使通过简单的反向旋转，也是不可行的。从电机后面也可以看出泵的旋转方向，正确的旋转方向，是顺时针的。

咨询

设计和特点

不锈钢电机外罩由冷成型板做成，开式叶轮或闭式叶轮由不锈钢容熔模铸造。
机械密封根据DIN2946L1K
可调节不锈钢脚，根据3A卫生标准认证，IEC B35电机。IP55，F等级绝缘，50HZ

材质

与物料接触部位： AISI-316/304
其他部分： AISI-304
垫圈（标准）： EPDM(FDA)
机械密封圈（标准）： C/SiC/EPDM
内表面处理： Ra＜0.8
外表面处理：镜面抛光

选项

机械密封圈C/St.和SiC/SiC
垫圈FPM(VITON)and PTFE
进口口连接：卡箍、螺纹、法兰，DIN，SMS,RJT,IDF
电机2900，1450，3600rev./min.,50HZ,60HZ

规格参数

功率	电压备注
0.55	210V-230V/50HZ 360V-400V/50HZ 420V-460V/60HZ
0.75
1.1
1.5
2.2
3
4	360V-400V/50HZ 630V-690V/50HZ 420V-460V/60HZ
5.5
7.5
11
15
18.5
22
30

技术规格

开式叶轮最大流量：150m³ /h
开式叶轮最高扬程：70H(M)
开式叶轮最高压力：7Bar/99PSI
最高温度：120℃、248℉
最高转速：3600min-1

规格参数

序号	产品名称	型号	电机（功率）	流量	扬程	连接尺寸
1	卫生离心泵	BAW-3-16	1.1KW	3T/H	16M	38.1/38.1 40/32
2	卫生离心泵	BAW-3-16	1.5 KW	3T/H	30M	38.1/38.1 40/40
3	卫生离心泵	BAW-3-16	1.5 KW	5T/H	24M	50.8/38.1 50/40
4	卫生离心泵	BAW-3-16	2.2 KW	5T/H	36M	50.8/38.1 50/40
5	卫生离心泵	BAW-3-16	3 KW	5T/H	50M	50.8/38.1 50/40
6	卫生离心泵	BAW-3-16	3 KW	8T/H	45M	50.8/38.1 50/40
7	卫生离心泵	BAW-3-16	2.2 KW	10T/H	24M	50.8/38.1 50/40
8	卫生离心泵	BAW-3-16	3 KW	10T/H	36M	50.8/38.1 50/40
9	卫生离心泵	BAW-3-16	4 KW	10T/H	50M	50.8/38.1 50/40
10	卫生离心泵	BAW-3-16	5.5 KW	10T/H	60M	50.8/38.1 50/40
11	卫生离心泵	BAW-3-16	3 KW	15T/H	24M	50.8/50.8 50/50
12	卫生离心泵	BAW-3-16	4 KW	20T/H	24M	50.8/50.8 50/50
13	卫生离心泵	BAW-3-16	5.5 KW	20T/H	36M	50.8/50.8 50/50
14	卫生离心泵	BAW-3-16	7.5 KW	20T/H	55M	50.8/50.8 50/50
15	卫生离心泵	BAW-3-16	5.5 KW	25T/H	35M	50.8/50.8 50/50
16	卫生离心泵	BAW-3-16	5.5 KW	30T/H	24M	63.5/50.8 65/50
17	卫生离心泵	BAW-3-16	7.5 KW	30T/H	36M	63.5/50.8 65/50
18	卫生离心泵	BAW-3-16	11 KW	30T/H	55M	63.5/50.8 65/50
19	卫生离心泵	BAW-3-16	7.5 KW	35T/H	35M	63.5/50.8 65/50
20	卫生离心泵	BAW-3-16	11 KW	40T/H	45M	76.2/63.5 80/65
21	卫生离心泵	BAW-3-16	15 KW	50T/H	60M	76.2/63.5 80/65
22	卫生离心泵	BAW-3-16	18.5 KW	50T/H	70M	76.2/63.5 80/65
23	卫生离心泵	BAW-3-16	15 KW	60T/H	50M	101.6/76.2 100/80
24	卫生离心泵	BAW-3-16	11 KW	65T/H	30M	101.6/76.2 100/80
25	卫生离心泵	BAW-3-16	11 KW	70T/H	20M	101.6/76.2 100/80
26	卫生离心泵	BAW-3-16	15 KW	80T/H	60M	101.6/76.2 100/80
27	卫生离心泵	BAW-3-16	18.5 KW	100T/H	30M	125/100
28	卫生离心泵	BAW-3-16	22 KW	100T/H	40M	125/100
29	卫生离心泵	BAW-3-16	33 KW	100T/H	70M	125/100
30	卫生离心泵	BAW-3-16	55 KW	200T/H	70M	150/125
31	卫生离心泵	BAW-3-16	37 KW	200T/H	30M	150/125
32	卫生离心泵	BAW-3-16	45 KW	200T/H	40M	150/125

注意：我们可以根据客户要求设计定制产品
