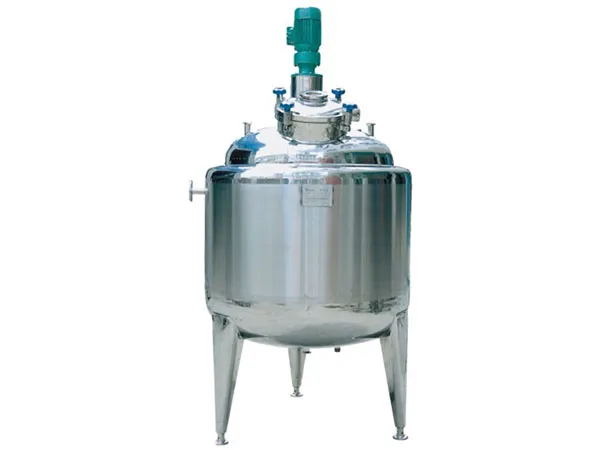

1. 本系列设备具有加热、冷却和保温、搅拌调配功能。容器按《钢制压力容器技术条件》进行设计加工。
2. 规格有0.05m³ —5.0m³不同容积供选择,还可以 根据用户实际工艺需要进行设计、加工。
3. 采用夹层结构,具有加热面积大、焊接少等优点。
4. 轴封采用卫生级硬质合金与碳化硅204平衡型机械密封。耐磨耐压。减速机选用进口,转速为60-82转/分。也可采用变频器来调速。
5. 接口采用国际通用标准 ISO标准快装卡盘式,材料为进口316L或304,内表面镜面抛光Ra≤0.28μm,外表面亚光或镜面抛光处理。
6. 液位计有玻璃管液位计、静压传感器式液位计、超声波液位计可供选择。
7. 结构形式分为上下椭圆封头或下反凸底上椭圆封头结构,保证药液不残留。
8. 夹套结构形式分为标准夹套,外盘管夹套,蜂窝夹套三种供选择。
型号 | 规格 (L) | 参考尺寸Dimensions(mm) | ||||||||
D | D1 | H | H1 | H2 | H3 | DN | 功率 | |||
PG03-100 | 100 | 500 | 700 | 1700 | 850 | 450 | 235 | 32 | 0.37KW | |
PG03-150 | 150 | 600 | 800 | 1750 | 900 | 450 | 235 | 32 | 0.37KW | |
PG03-250 | 250 | 800 | 1000 | 1800 | 960 | 450 | 235 | 32 | 0.55KW/0.75KW | |
PG03-300 | 300 | 800 | 1000 | 2000 | 1010 | 460 | 235 | 32 | 0.55KW/0.75KW | |
PG03-500 | 500 | 900 | 1100 | 2050 | 1240 | 640 | 270 | 40 | 0.55KW/0.75KW | |
PG03-600 | 600 | 900 | 1100 | 2315 | 1430 | 830 | 270 | 40 | 0.55KW/0.75KW | |
PG03-1000 | 1000 | 1100 | 1300 | 2505 | 1580 | 880 | 270 | 40 | 0.75KW/1.1KW | |
PG03-1200 | 1200 | 1100 | 1300 | 2655 | 1800 | 1100 | 270 | 40 | 0.75KW/1.1KW | |
PG03-1500 | 1500 | 1200 | 1400 | 3275 | 1900 | 1150 | 270 | 40 | 0.75KW/1.1KW | |
PG03-2000 | 2000 | 1400 | 1600 | 3275 | 2050 | 1220 | 280 | 40 | 1.5KW/2.2 KW | |
PG03-2500 | 2500 | 1500 | 1700 | 3135 | 2050 | 1150 | 280 | 40 | 1.5KW/2.2 | |
PG03-3000 | 3000 | 1600 | 1800 | 3255 | 2170 | 1220 | 280 | 40 | 1.5KW/2.2 | |
PG03-4000 | 4000 | 1800 | 2000 | 3385 | 2300 | 1250 | 280 | 40 | 1.5KW/2.2 | |
PG03-5000 | 5000 | 1900 | 2100 | 3675 | 2550 | 1450 | 320 | 50 | 2.2KW | |
PG03-6000 | 6000 | 2100 | 2300 | 3725 | 2600 | 1400 | 320 | 50 | 3KW | |
PG03-7000 | 7000 | 2200 | 2400 | 3815 | 2690 | 1450 | 320 | 50 | 3KW |
