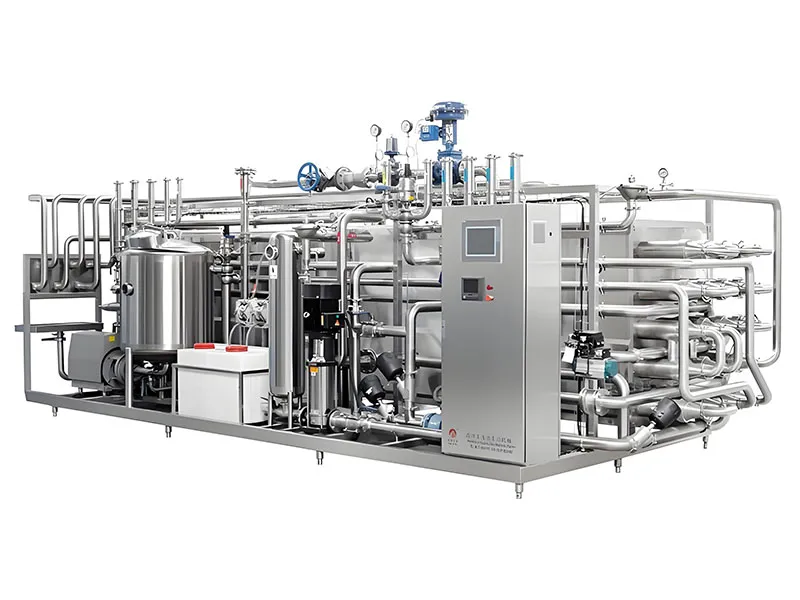

管式UHT杀菌成套设备
可用于果汁、茶饮料、乳饮料或类似产品进行连续杀灭菌。可连接均质机、脱气等设备。
咨询
工艺参数(供参考):
- 5℃→65℃（均质）→137℃（3-5S）→20℃-25℃，适用于无菌包装；
- 5℃→65℃（均质）→115℃/125℃（5-15S）→88℃-90℃，适用于热灌装；
- 5℃→65℃（均质）→115℃/125℃（5-15S）→75℃-78℃，适用于中温灌装。
规格与描述
1.热效率高，可达90%的热回收效率；
2.加热介质与物料温差小，换热管采用了波纹管，换热效率高，结垢少，增长了杀菌机的工作时间。
3.自动化程度高，从设备的CIP清洗、设备自杀菌到物料杀菌整个过程可实现自动控制、记录。
4.杀菌温度控制精确可靠，蒸汽压力、流量，物料流量等都严格自动控制。
5.物料管内壁采用先进技术抛光和自动焊，管道设计实现完全自动清洗，设备全过程自杀菌，确保系统无菌性。
6.系统安全性强，系统配件皆选用性能好可靠性高的产品，蒸汽，热水，物料等都有压力保护措施和报警系统。
7.系统可靠性高，主要部件如物料泵，热水泵，各类阀门，控制系统的电气元件和执行元器件都是世界名牌。
8.自身CIP系统。
规格参数
| 生产能力 | t/h | 1.6 | 2.1 | 33.2 | 44.2 | 55.6 | 6.2 | 8.3 | 11 |
| 物料进口温度 | ℃ | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 物料出口温度 | ℃ | 4-30 | 4-30 | 4-30 | 4-30 | 4-30 | 4-30 | 4-30 | 4-30 |
| 脱气温度 | ℃ | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| 均质温度 | ℃ | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| 杀菌温度 | ℃ | 85-141 | 85-141 | 85-141 | 85-141 | 85-141 | 85-141 | 85-141 | 85-141 |
| 保温时间 | S | 4-75 | 4-75 | 4-75 | 4-75 | 4-75 | 4-75 | 4-75 | 4-75 |
| 冰水进口温度 | ℃ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 冷却水进口温度 | ℃ | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 蒸汽进口压力 | MPa | ≈0.8 | ≈0.8 | ≈0.8 | ≈0.8 | ≈0.8 | ≈0.8 | ≈0.8 | ≈0.8 |
| 蒸汽耗量 | Kg/h | 157 | 208 | 316 | 416 | 514 | 614 | 822 | 1089 |
| 压缩空气压力 | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| 压缩空气耗量 | NL/min | 60 | 60 | 60 | 80 | 80 | 100 | 100 | 100 |
| 功率（不含均质） | kw | 9.1 | 9.1 | 9.1 | 11 | 11 | 12.5 | 14 | 15.5 |
| 设备重量 | kg | 1800 | 1800 | 1800 | 2100 | 2300 | 2400 | 2500 | 2800 |
| 外形尺寸（长×宽×高） | mm | 4500×2500×3100 | 4500×2500×3100 | 4500×2500×3100 | 7500×3100×2600 | 7500×3100×2600 |
注：可根据客人需要进行配置加工制作。
西门子触摸屏PLC全自动控制。
适用范围：可用于果汁、茶饮料、乳饮料或类似产品进行连续杀灭菌。
可连接均质机、脱气等设备。
