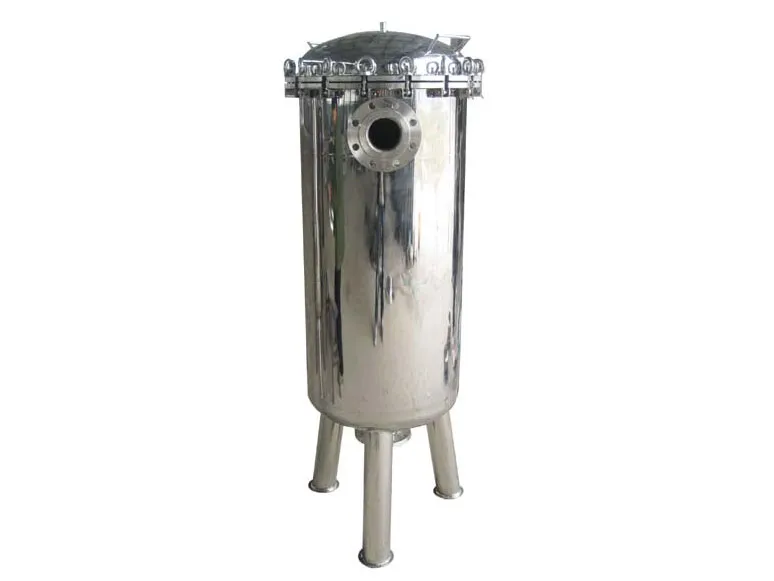

多袋式过滤器

多袋式过滤器
咨询

JTGDS多袋式过滤器,一款配合滤袋使用的袋式过滤器,用于粗过滤及预过滤环节。JTGDS多袋式过滤器标配01号滤袋或02号滤袋,标准模式为2袋~12袋,定制最大生产到24袋,基本能满足各类流量的要求。

使用范围
  • 食品及饮料;
  • 生物工程及医药;
  • 石化及化工;
  • 汽车制造;
  • 石油及天然气:电子及电镀;
  • 涂料、油漆、油墨;
  • 核电与火电及废液过滤;
  • 摄影胶片生产工艺液体过滤;
  • 日用化工的液体和气体净化;
  • 机械加工及制冷行业各种冷却液过滤;
  • 纺织、印染、造纸行业的各种液体净化。
设备特点
  • 处理流量大,使用寿命长。
  • 滤器设计紧凑,减少占地空间,同时减少液体的损失。
  • 侧进底出的设计确保液体介质可被完全排放,同时采用了正切位。
  • 出口供选择,使得排污彻底,工人操作方便。
  • 内部独特的三点压紧装置确保良好的滤袋密封性,避免液体旁漏。
  • 多袋过滤器壳体可采用转臂+吊环螺栓设计或快开设计,操作方便,经济实用。
操作条件
  • 最大操作压力:1.0MPa
  • 最大操作温度:150℃
材料
  • 过滤器壳体:304、316L
  • 吊环螺栓:304
  • 可调支脚:304
  • 密封圈、垫片:三元乙丙橡胶、聚四氯乙烯、氟橡胶、硅橡胶
连接
  • 壳体连接:法兰
  • 进出口:法兰、快装、螺纹
  • 压力表 (选配): 1/2”外螺纹
  • 排气阀N4(选配):1/2”外螺纹
  • 排液阀N5(选配):1/2”外螺纹
表面处理
  • 处理类型:机械抛光、电解抛光、喷砂
  • 抛光精度:内壁0.6µ m ,外壁0.8µm,支撑滤篮0.6µm
尺寸参数
2袋2号袋 4袋2号袋 6袋2号袋
花板上侧进底出 花板下侧进侧出 花板上侧进底出 花板下侧进侧出 花板上侧进底出 花板下侧进侧出
总高(不含压力表) 1880 1530 2030 1600 2130 1700
进口中心距 300 360 400 440 450
直径 Ф400 Ф500 Ф550 Ф650
进口离地高度 1330 950 1425 975 1480 1000
出口离地高度 300 400 350 400
进出口尺寸 4’’ 4’’ 4’’
JTGCD选型表
滤袋数量 滤袋型号 壳体材料 进出口连接 密封圈
3P 2S 4 F E
2P=2袋Pc 7P=7袋Pc 1S=1号袋:Ф180×430 4=304 F=法兰 E=三元乙丙橡胶
3P=3袋Pc 9P=9袋Pc 2S=2号袋: Ф180×810 6=316L K=快装 P=聚四氯乙烯
4P=4袋Pc 12P=12袋Pc L=螺纹 V=氟橡胶
6P=6袋Pc S=硅橡胶
